Skenerová hlava Raylase MINISCAN

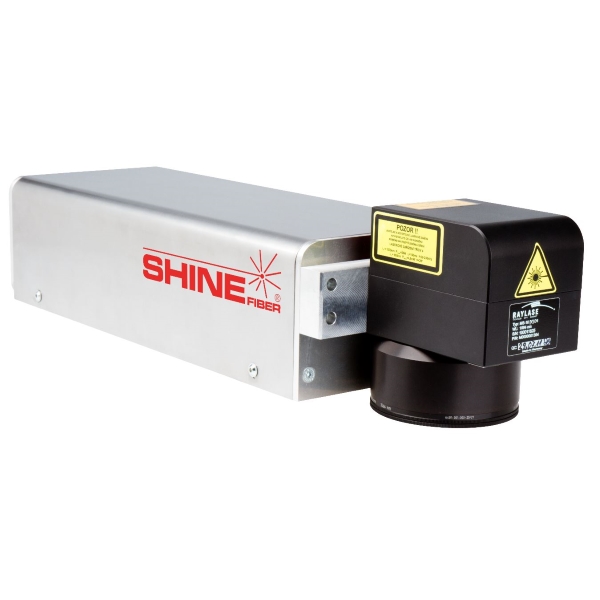

rychlá skenerová hlava MINISCAN pro lasery SHINE Fiber

Popis funkce skenerové hlavy:

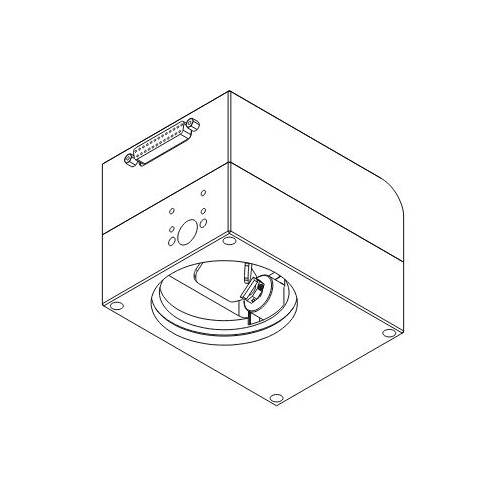

Každá skenerová hlava má vstupní otvor do kterého je laserový paprsek přiveden a výstupní otvor s optikou (výstupní čočkou), z které laserový paprsek vychází. Uvnitř hlavy se nachází dvě vychylovací jednotky (galvanometry), které pomocí zrcadel slouží k vychýlení laserového paprsku v osách X a Y. To vytváří dvourozměrnou plochu umožňující, aby laser byl zaměřen na libovolnou polohu známou jako “značící pole”.

Výhody skenerové hlavy MINISCAN:

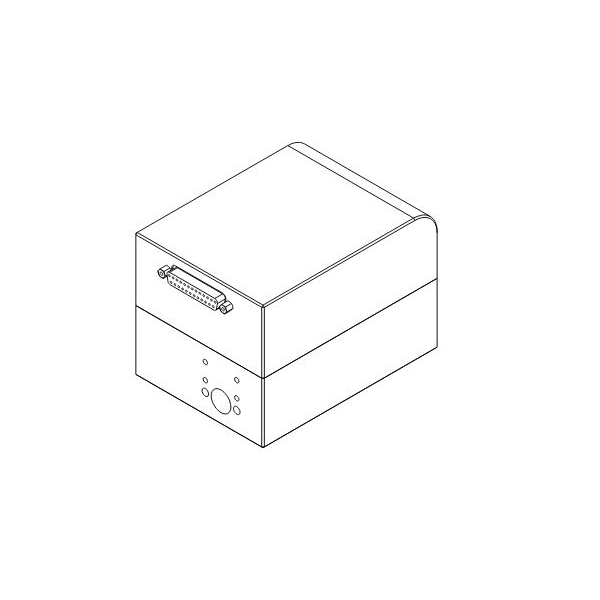

Díky neustálému trendu zmenšování elektroniky bylo konstruktérům umožněno vytvořit zcela nový design a zmenšit rozměry celé hlavy. Hlava se skládá ze dvou skořepin což z ní činí naprosto prachotěsnou a je ideální pro práci v drsných průmyslových podmínkách. Hlava může být řízena analogově, nebo digitálně standardizovaným protokolem XY-100 což zajišťuje její naprostou kompatibilitu. Pro monitorování průběhu procesů je možné ke skenerové hlavě MINISCAN připojit speciální adaptér s kamerou.
